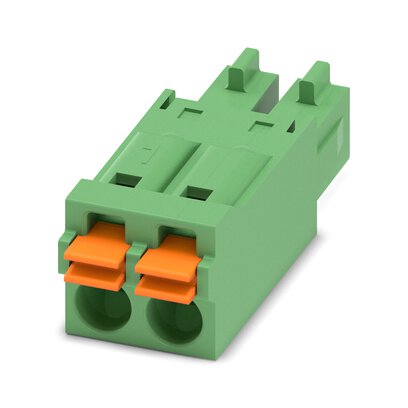

1745894-插拔式PCB板连接器-PHOENIX- 合适连接器

PHOENIX：1745894

插拔式连接器，额定横截面:1.5mm²，颜色:绿色，额定电流:8A，额定电压(III/2):160V，触点表面:锡，触点类型:孔式连接器，电位数:2，行数:1，位数:2，连接量:2，产品系列:FMC1，5/..-ST，针距:3.81mm，接线方式:直插式弹簧连接，导线／PCB连接方向:0°，插拔系统:COMBICONMC1，5，互锁:不带，安装:不带，包装类型:纸箱包装

系列：插拔式PCB板连接器

产品包装：包

相关认证： IECEE CB Scheme EAC cULus Recognized VDE Zeichengenehmigung China RoHS

配套产品

对配产品

插座（4）

型号详情产品文件

全部收起

规格属性

收起

属性：

插头

孔位数（pin）：

连接量：

电位数目：

行数：

针距（mm）：

3.81

额定电流IN（A）：

额定电压 UN（V）：

160

接触电阻（mΩ）：

1.5

污染等级：

额定横截面（mm²）：

1.5

基材：

铜合金

镀层：

锡

材质：

PA，PBT

颜色：

绿色 (6021)

阻燃性：

UL94V-0

最低操作温度（℃）：

-40

最高操作温度（℃）：

100

China RoHS符合性：

符合

产品购买信息

收起

别称1：

最小包装量：

整箱包装量：

最小包装重量（kg）：

整箱包装重量（kg）：

交期：

产地：

包装大小：

型号详情

收起

类型：

标准

产品线：

COMBICON Connectors S

产品类型：

PCB 插头

产品系列：

FMC 1,5/..-ST

安装法兰：

不带

额定电压(III/3)：

160 V

额定电涌电压(III/3)：

2.5 kV

额定电压(III/2)：

160 V

额定电涌电压(III/2)：

2.5 kV

额定电压(II/2)：

320 V

额定电涌电压(II/2)：

2.5 kV

连接技术|类型：

标准

连接技术|连接器系统：

COMBICON MC 1,5

连接技术|触点类型：

孔式连接器

互锁|锁定类型：

不带

互锁|安装法兰：

不带

导线连接|连接方式：

直插式弹簧连接

导线连接|导线／PCB连接方向：

0 °

导线连接|硬导线横截面：

0.2 mm² ... 1.5 mm²

导线连接|柔性导线横截面：

0.2 mm² ... 1.5 mm²

导线连接|可连接导向横截面 AWG：

24 ... 16

柔性导线横截面，带不含绝缘套管的冷压头：

0.25 mm² ... 1.5 mm²

柔性导线横截面，带套管，带塑料绝缘套管：

0.14 mm² ... 0.75 mm²

塞规a x b／直径：

2.4 mm x 1.5 mm / 1.6 mm

剥线长度：

10 mm

不带绝缘颈环的套管的规格|推荐的压接工具：

1212034 CRIMPFOX 6

不带绝缘颈环的套管的规格|不带绝缘卡套的套管，符合DIN 46228‑1：

接线容量： 0.25 mm²; 长度: 7 mm#接线容量： 0.34 mm²; 长度: 7 mm#接线容量： 0.5 mm²; 长度: 8 mm ... 10 mm#接线容量： 0.75 mm²; 长度: 8 mm ... 10 mm#接线容量： 1 mm²; 长度: 8 mm ... 10 mm#接线容量： 1.5 mm²; 长度: 10 mm

带绝缘颈环的套管的规格|推荐的压接工具：

1212034 CRIMPFOX 6

带绝缘颈环的套管的规格|带绝缘卡套的套管，符合DIN 46228‑4：

接线容量： 0.14 mm²; 长度: 8 mm#接线容量： 0.25 mm²; 长度: 8 mm ... 10 mm#接线容量： 0.34 mm²; 长度: 8 mm ... 10 mm#接线容量： 0.5 mm²; 长度: 8 mm ... 10 mm#接线容量： 0.75 mm²; 长度: 10 mm

材料数据-联系方法|注意事项：

符合WEEE/RoHS，根据IEC 60068-2-82/JEDEC JESD 201的要求没有晶须

材料数据-联系方法|表面特性：

热浸镀锡

接线点金属表面（顶层）：

锡 (4 - 8 µm Sn)

触点区域金属表面（顶层）：

锡 (4 - 8 µm Sn)

材料数据-壳体|阻燃等级，符合UL 94：

材料数据-壳体|绝缘材料组：

材料数据-壳体|CTI符合IEC 60112：

600

材料数据-壳体|符合EN 60695-2-12标准的灼热丝可燃性指数GWFI：

850

材料数据-壳体|符合EN 60695-2-13标准的灼热丝起燃性温度GWIT：

775

材料数据-壳体|符合EN 60695-10-2标准的球压试验温度：

125 °C

机械数据-致动元件|阻燃等级，符合UL 94：

机械数据-致动元件|绝缘材料组：

机械数据-致动元件|CTI符合IEC 60112：

600

宽度：

8.06 mm

高度[h]：

7.75 mm

长度[l]：

21.9 mm
