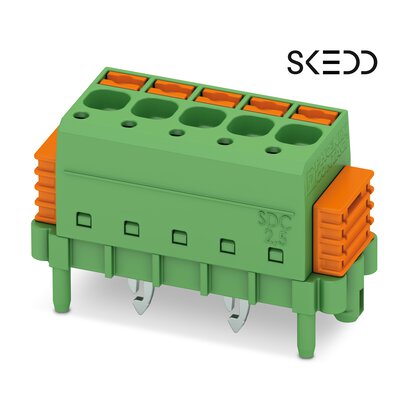

1864066-插拔式PCB板连接器-PHOENIX- 合适连接器

PHOENIX：1864066

PCB直连插头，额定横截面:2.5mm²，颜色:绿色，额定电流:12A，额定电压(III/2):320V，触点表面:锡，电位数:5，行数:1，位数:5，连接量:5，产品系列:SDC2，5/..-PV，针距:5mm，接线方式:直插式弹簧连接，安装:SKEDD-直插式，导线／PCB连接方向:90°，针脚排列:Z型针脚W，焊针[P]:4.7mm，每个电势的焊针数量:1，插拔系统:SKEDD，互锁:卡接锁定，安装:自锁法兰，包装类型:纸箱包装

系列：插拔式PCB板连接器

产品包装：包

相关认证： IECEE CB Scheme cULus Recognized EAC VDE Zeichengenehmigung UL Recognized China RoHS

配套产品

冷压头（3）冷压端子（6）

型号详情产品文件

全部收起

规格属性

收起

属性：

插头

孔位数（pin）：

连接量：

电位数目：

行数：

针距（mm）：

每个电位的焊针：

针脚排列：

Z型针脚W

额定电流IN（A）：

额定电压 UN（V）：

320

接触电阻（mΩ）：

1.1

污染等级：

额定横截面（mm²）：

2.5

基材：

铜合金

镀层：

锡覆镍

材质：

PA，PBT

颜色：

绿色 (6021)

阻燃性：

UL94V-0

最低操作温度（℃）：

-40

最高操作温度（℃）：

100

China RoHS符合性：

符合

产品购买信息

收起

别称1：

最小包装量：

整箱包装量：

最小包装重量（kg）：

整箱包装重量（kg）：

交期：

产地：

包装大小：

型号详情

收起

产品线：

COMBICON Connectors M

产品类型：

PCB直连插头

产品系列：

SDC 2,5/..-PV

额定电压(III/3)：

200 V

额定电涌电压(III/3)：

4 kV

额定电压(III/2)：

320 V

额定电涌电压(III/2)：

4 kV

额定电压(II/2)：

320 V

额定电涌电压(II/2)：

4 kV

安装类型：

SKEDD - 直插式

连接技术|连接器系统：

SKEDD

互锁|锁定类型：

卡接锁定

互锁|安装法兰：

自锁法兰

导线连接|连接方式：

直插式弹簧连接

导线连接方向与拔插方向的夹角：

0 °

导线连接|硬导线横截面：

0.2 mm² ... 2.5 mm²

导线连接|柔性导线横截面：

0.2 mm² ... 2.5 mm²

导线连接|可连接导向横截面 AWG：

24 ... 12

柔性导线横截面，带不含绝缘套管的冷压头：

0.25 mm² ... 2.5 mm²

柔性导线横截面，带套管，带塑料绝缘套管：

0.25 mm² ... 2.5 mm²

塞规a x b／直径：

2.4 mm x 1.5 mm / 2.4 mm

剥线长度：

10 mm

不带绝缘颈环的套管的规格|推荐的压接工具：

1212045 CRIMPFOX 10S

不带绝缘颈环的套管的规格|不带绝缘卡套的套管，符合DIN 46228‑1：

接线容量： 0.25 mm²; 长度: 7 mm

带绝缘颈环的套管的规格|推荐的压接工具：

1212045 CRIMPFOX 10S

带绝缘颈环的套管的规格|带绝缘卡套的套管，符合DIN 46228‑4：

接线容量： 0.25 mm²; 长度: 8 mm

材料数据-联系方法|注意事项：

符合WEEE/RoHS，根据IEC 60068-2-82/JEDEC JESD 201的要求没有晶须

材料数据-联系方法|表面特性：

镀锡

接线点金属表面（顶层）：

锡 (4 - 8 µm Sn)

接线点金属表面（中层）：

镍 (1.5 - 4 µm Ni)

触点区域金属表面（顶层）：

锡 (4 - 8 µm Sn)

触点区域金属表面（中层）：

镍 (1.5 - 4 µm Ni)

材料数据-壳体|阻燃等级，符合UL 94：

材料数据-壳体|绝缘材料组：

材料数据-壳体|CTI符合IEC 60112：

600

材料数据-壳体|符合EN 60695-2-12标准的灼热丝可燃性指数GWFI：

850

材料数据-壳体|符合EN 60695-2-13标准的灼热丝起燃性温度GWIT：

775

材料数据-壳体|符合EN 60695-10-2标准的球压试验温度：

125 °C

机械数据-致动元件|阻燃等级，符合UL 94：

机械数据-致动元件|绝缘材料组：

IIIa

机械数据-致动元件|CTI符合IEC 60112：

275

宽度：

33.18 mm

高度[h]：

21.2 mm

长度[l]：

15.3 mm

高度：

16.2 mm

焊针长度[P]：

4.7 mm
