1182093-重载矩形连接器-PHOENIX- 合适连接器

PHOENIX：1182093

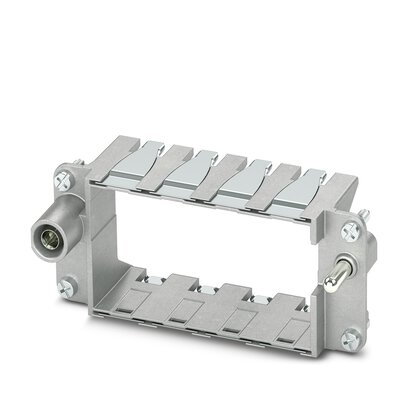

模块安装支架框，尺寸: B16，型号 : 用于插头侧 (A, B, C, ...)， 4 mm² ... 6 mm²，应用: 模块安装支架框

系列：重载矩形连接器

产品包装：包

规格属性

收起

属性：

支架框

颜色：

银色

最低操作温度（℃）：

-40

最高操作温度（℃）：

125

China RoHS符合性：

符合

产品购买信息

收起

别称1：

最小包装量：

整箱包装量：

最小包装重量（kg）：

整箱包装重量（kg）：

交期：

产地：

包装大小：

型号详情

收起

China RoHS：

环保使用期限=50年；有关危险物质的信息，请见“下载”下的制造商声明

REACh SVHC：

Lead 7439-92-1

概述：

此产品取代1417405 HC-M-B16-MF-H

组装说明：

HC-MHR-PE16（1636981）可将PE连接扩展到16 mm²。对于没有侧面连接器的外壳，请在PE线缆（PE连接螺栓没有线缆保护）上使用线缆端部保护器，螺钉连接的最大螺纹长度为12 mm。在金属壳体内使用模块支架时，必须通过模块支架的地线接口或特殊金属地线模块连接地线

类型：

B16

产品类型：

模块安装支架框

应用：

模块安装支架框

模块插槽数目：

型号：

用于插头侧 (A, B, C, ...)

框架型号：

模块安装支架框

系列：

HC-M-B；HC-M-02；HC-M-03；HC-M-03/04；HC-M-04；HC-M-05；HC-M-06；HC-M-08；HC-M-08-GBIT；HC-M-12；HC-M-17；HC-M-20；HC-M-25；HC-M-DSUB；HC-M-EMV；HC-M-HV；HC-M-HS；HC-M-00

可连接导线横截面AWG：

12 ... 10 (用于PE导线——电源侧)；18 ... 14 (用于PE导线——控制侧)

宽度：

34.9 mm

高度：

36 mm

长度：

84.5 mm
