1762664-插拔式PCB板连接器-PHOENIX- 合适连接器

PHOENIX：1762664

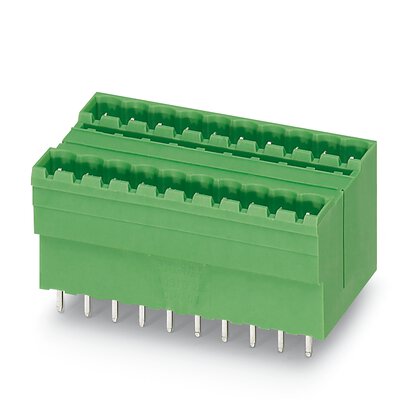

印刷线路板壳体，额定横截面:2.5mm²，颜色:绿色，额定电流:10A，额定电压(III/2):320V，触点表面:锡，触点类型:针脚，电位数:36，行数:2，位数:18，连接量:36，产品系列:MDSTBV2，5/..-G1，针距:5.08mm，安装:波峰焊，针脚排列:直线排列，焊针[P]:3.9mm，每个电势的焊针数量:1，插拔系统:COMBICONMSTB2，5，针式连接器样式对齐:标准，互锁:不带，安装:不带，包装类型:纸箱包装，与MVSTB或FKCV插头元件结合使用时，必须同时使用MVSTBW（或FKCVW）和MVSTBR插头（或FKCVR）。不可与TMSTBP插头一起使用！

系列：插拔式PCB板连接器

产品包装：包

相关认证： CSA IECEE CB Scheme EAC cULus Recognized VDE Zeichengenehmigung China RoHS

配套产品

对配产品

插头（6）

型号详情产品文件

全部收起

规格属性

收起

属性：

插座

孔位数（pin）：

连接量：

电位数目：

行数：

针距（mm）：

5.08

每个电位的焊针：

针脚排列：

直线排列

额定电流IN（A）：

额定电压 UN（V）：

320

接触电阻（mΩ）：

1.3

污染等级：

基材：

铜合金

镀层：

锡覆镍

材质：

颜色：

绿色 (6021)

阻燃性：

UL94V-0

最低操作温度（℃）：

-40

最高操作温度（℃）：

100

China RoHS符合性：

符合

产品购买信息

收起

别称1：

最小包装量：

整箱包装量：

最小包装重量（kg）：

整箱包装重量（kg）：

交期：

产地：

包装大小：

型号详情

收起

类型：

标准

产品线：

COMBICON Connectors M

产品类型：

印刷线路板壳体

产品系列：

MDSTBV 2,5/..-G1

安装法兰：

不带

额定电压(III/3)：

250 V

额定电涌电压(III/3)：

4 kV

额定电压(III/2)：

320 V

额定电涌电压(III/2)：

4 kV

额定电压(II/2)：

630 V

额定电涌电压(II/2)：

4 kV

安装类型：

波峰焊

材料数据-联系方法|注意事项：

符合WEEE/RoHS，根据IEC 60068-2-82/JEDEC JESD 201的要求没有晶须

材料数据-联系方法|表面特性：

镀锡

触点区域金属表面（顶层）：

锡 (5 - 7 µm Sn)

触点区域金属表面（中层）：

镍 (2 - 3 µm Ni)

焊接区域金属表面（顶层）：

锡 (5 - 7 µm Sn)

焊接区域金属表面（中层）：

镍 (2 - 3 µm Ni)

材料数据-壳体|阻燃等级，符合UL 94：

材料数据-壳体|绝缘材料组：

材料数据-壳体|CTI符合IEC 60112：

600

材料数据-壳体|符合EN 60695-2-12标准的灼热丝可燃性指数GWFI：

850

材料数据-壳体|符合EN 60695-2-13标准的灼热丝起燃性温度GWIT：

775

材料数据-壳体|符合EN 60695-10-2标准的球压试验温度：

125 °C

宽度：

93 mm

高度[h]：

25.9 mm

长度[l]：

22 mm

高度：

22 mm

焊针长度[P]：

3.9 mm
